在电气工程、材料科学以及相关专业领域的教学与实验中，绝缘油的介电强度是一个至关重要的性能指标。xt67137油介电强度测试仪，作为一款经典的单杯式教学仪器，因其结构清晰、操作简便、结果直观，成为众多高校和职业院校实验室中不可或缺的教学设备。它不仅帮助学生理解高压绝缘的理论知识，更通过亲手操作，培养了严谨的实验技能和安全意识。

一、仪器简介与工作原理

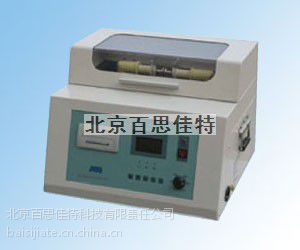

xt67137油介电强度测试仪是一种用于测定变压器油、电容器油等液体电介质击穿电压的专用设备。其核心部分是单杯测试油杯，通常由两个具有一定间隙的球形或平板电极构成，并浸没在被测油样中。

基本工作原理遵循标准试验方法（如IEC 60156或ASTM D1816）：仪器内部的高压发生器产生一个可连续均匀升压的交流高压（通常为工频50Hz），施加在测试油杯的电极上。电压以规定的速率（如2kV/s）上升，直至油样在电极间发生击穿（产生明显的火花放电，电流急剧增大），此时仪器自动记录并显示击穿电压值。该值即为油样在该特定条件下的介电强度，通常以千伏(kV) 或千伏每厘米(kV/cm) 表示。单杯设计使得每次测试只需少量油样，非常适合教学中的多次重复对比实验。

二、主要结构与教学功能特点

1. 结构直观，便于教学：单杯设计将高压发生、升压控制、击穿检测和油杯集成于一个相对紧凑的机箱内。学生可以清晰地看到高压输出端、油杯、接地装置以及控制面板（包含升压按钮、电压表、指示灯等），易于理解整个测试系统的构成。
2. 操作流程标准化：教学实验通常遵循“取样-装样-设置参数-升压测试-记录数据-清洗油杯”的流程。这训练了学生规范化的实验操作习惯。xt67137仪器的操作步骤明确，有助于学生掌握标准测试方法。
3. 安全防护设计：作为高压设备，教学仪器尤为重视安全。xt67137通常配备有安全联锁装置（如油杯盖开关联动高压断电）、接地保护、过流保护等，确保在误操作时能最大程度保护师生安全，是进行高压安全教育的重要载体。
4. 数据手动记录与分析：与全自动型号相比，教学用的单杯仪器更强调学生的参与感。击穿电压值由学生从仪表上读取并手动记录，随后需要计算平均值、分析分散性，并探讨油品纯度、含水量、含气量及杂质等因素对结果的影响，从而深化对理论知识的理解。

三、在教学实验中的应用

在《高电压技术》、《电气绝缘测试》、《变压器运行与维护》等课程中，xt67137油介电强度测试仪可开设多种实验项目：

• 基础验证性实验：测量新变压器油的介电强度，验证其是否符合国家标准（如≥35kV/2.5mm）。
• 对比分析实验：比较不同来源、不同品牌或不同老化程度的油样介电强度，直观展示油质劣化对绝缘性能的影响。
• 影响因素探究实验：通过人为向油样中添加微量水分或杂质（在教师指导下进行），观察并记录击穿电压的显著下降，深刻理解污染是降低油绝缘性能的主要原因。
• 测试条件影响实验：理解电极形状、间隙距离、升压速率等测试条件对结果的影响，认识标准化的必要性。

四、教学价值与意义

使用xt67137这类教学仪器，其价值远不止于获得一个击穿电压数据：

1. 理论联系实际：将抽象的“介电强度”、“击穿场强”等概念转化为可视的电火花现象和具体的电压读数，使理论知识变得生动具体。
2. 培养实验素养：从准备油样、操作仪器到处理数据、撰写报告，全面培养了学生的动手能力、观察能力、数据处理能力和科学严谨的态度。
3. 树立安全意识：高压实验是进行电力安全教育的绝佳场景。通过严格的操作规程学习和亲身体验，学生能深刻认识到电气安全的重要性。
4. 激发科研兴趣：简单的单杯测试可以引申出对绝缘老化机理、在线监测技术等前沿课题的思考，为学有余力的学生提供探索空间。

###

xt67137油介电强度测试仪作为一款经典的单杯教学仪器，以其结构简明、原理清晰、安全可靠的特点，在工科实践教学中发挥着不可替代的作用。它不仅是传授专业知识的工具，更是培养学生工程实践能力和科学精神的桥梁。通过它，学生能够迈出从高压绝缘理论走向工程实践应用的第一步，为未来从事电力、电气设备制造与维护等行业打下坚实的实践基础。
